靖边县城供水工程(三期)-凯发k8一触即发

2021-09-08 08:38:15
靖边县城供水工程(三期)-供水自动化工程
详细介绍:

1.项目概况:

   为满足靖边县城发展整体规划的条件,解决城市用水,经县委和有关专家对靖边县供水工程进行反复研究和论证,决定实施县城供水系统改扩建工作。该项目实施后可满足县城居民的生活饮用水和县城范围内工商企业用水、市政用水、消防用水,满足居民对水量和水质的要求。

2.工程名称:靖边县自来水供应安装公司采购靖边县城供水工程(三期)水源井开采及供水系统自动化改造项目(二标段)
3.建设地点:靖边县自来水公司

4.工程内容:

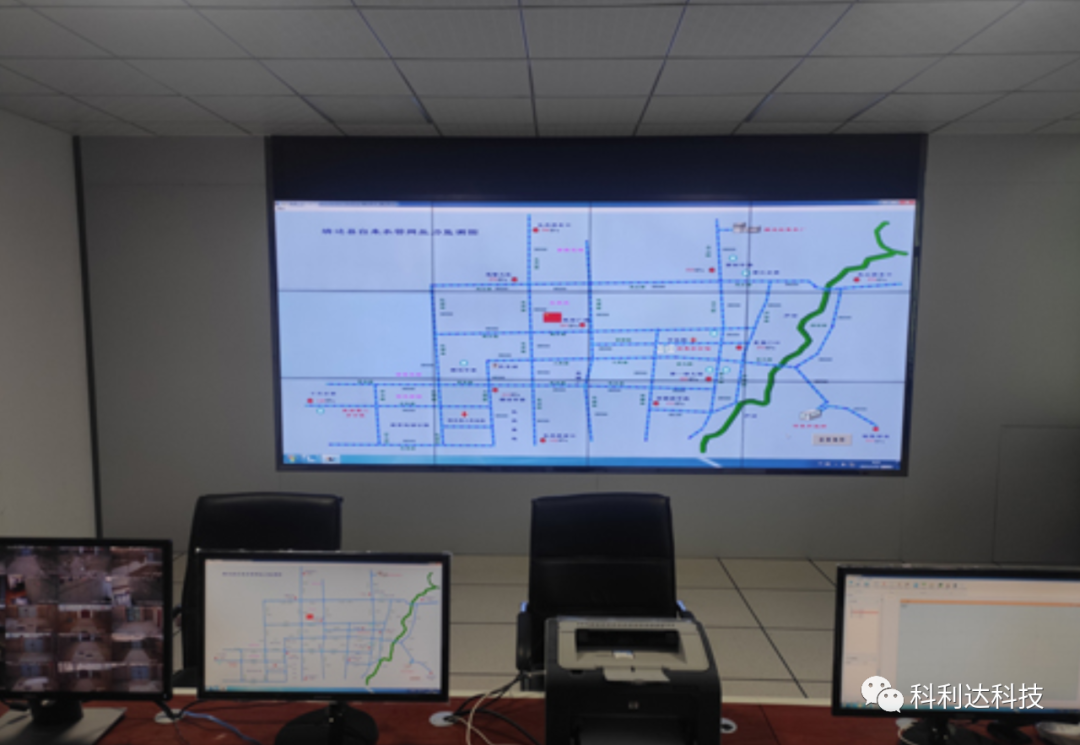

调度中心

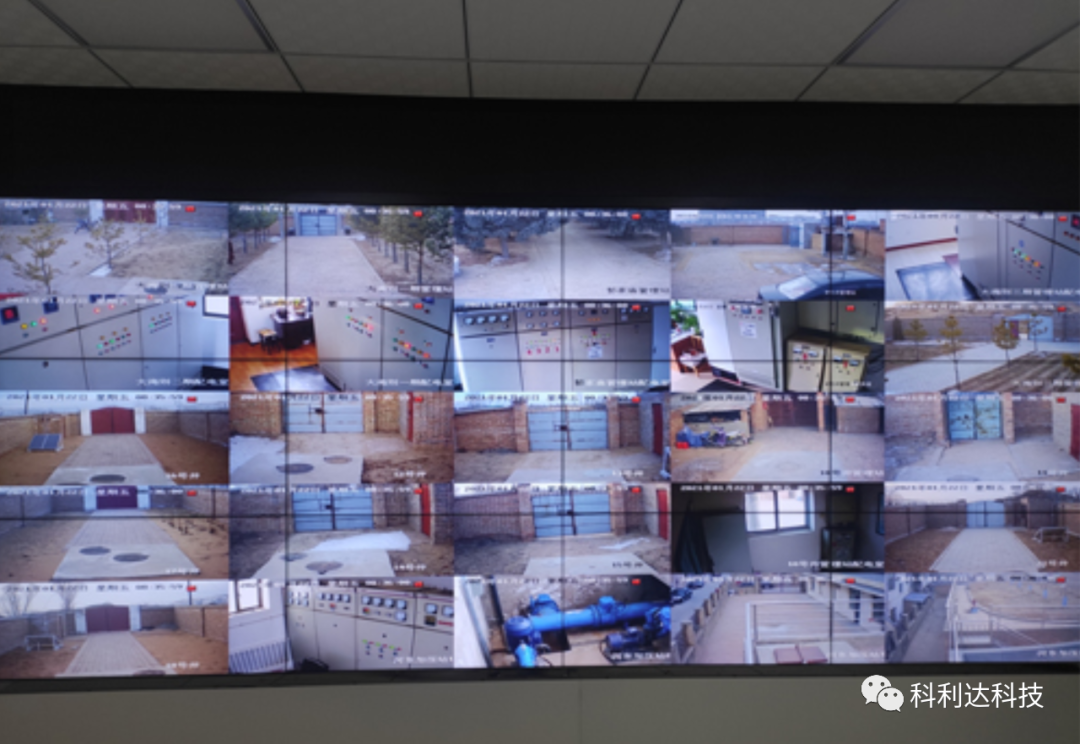

  为靖边县自来水公司办公楼建立一个调度中心站,调度中心站由调度站工控机、一面电视幕墙、一套3*4液晶拼接屏、交换机、录像机、打印机、报警音响、软件系统及辅助设备组成。

调度中心功能:

1.png实时监测整个供水系统的设备运行状态、运行参数以及流量、水位、压力、水质等生产数据

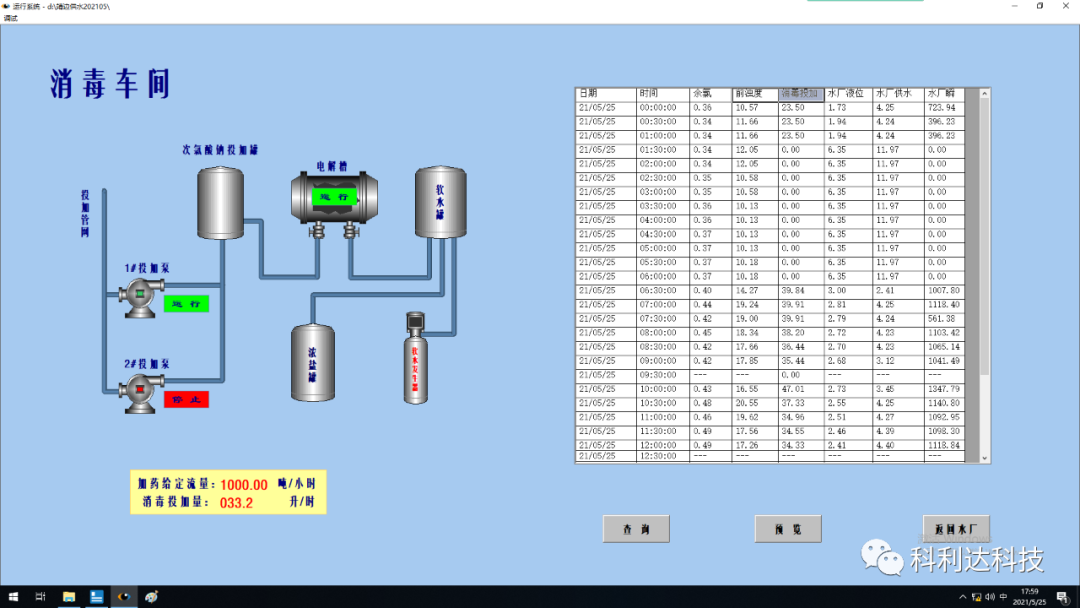

1.png 远程控制水源井水泵、消毒间加药设备、加压泵房加压泵组的启、停

1.png 远程设定水厂出水压力值

1.png 远程切换系统的手动/自动控制模式

1.png 自动生成数据统计报表、过程分析曲线


水厂自动化控制系统

  自控系统功能:

1.png 信息采集:包括水池水位、进厂流量、出厂流量、压力等
1.png 监测指标:监测出厂水浊度、ph值、余氯等水质指标
1.png 监测状态:监测配电设备和加压泵组的运行状况及工作电压等参数
1.png 控制启停:支持手动、自动、远程模式控制加压泵组的启停
1.png 报警提醒:现场视频监控,移动侦测报警

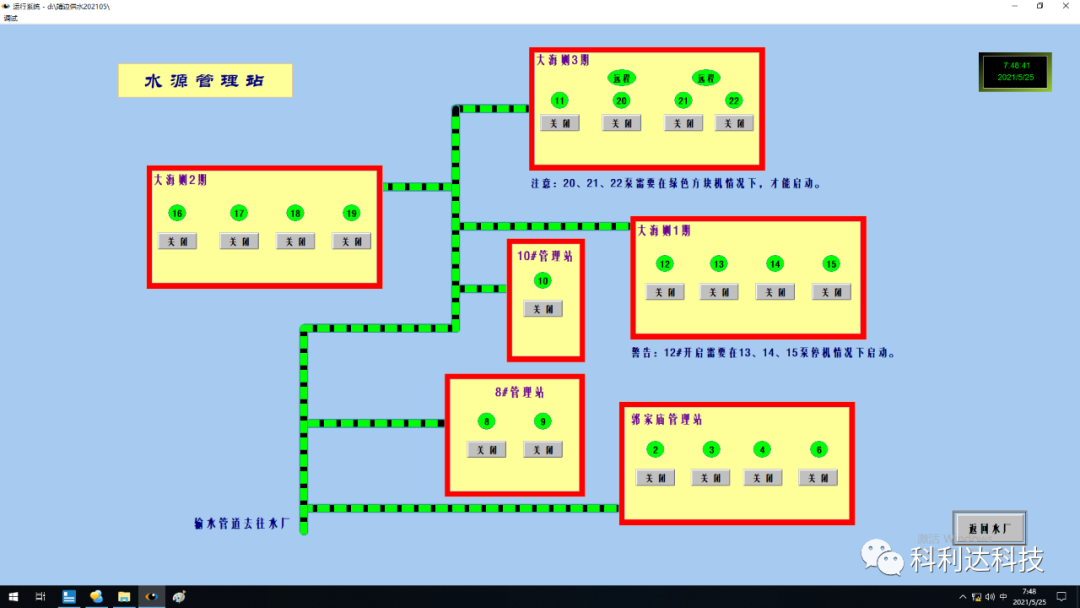

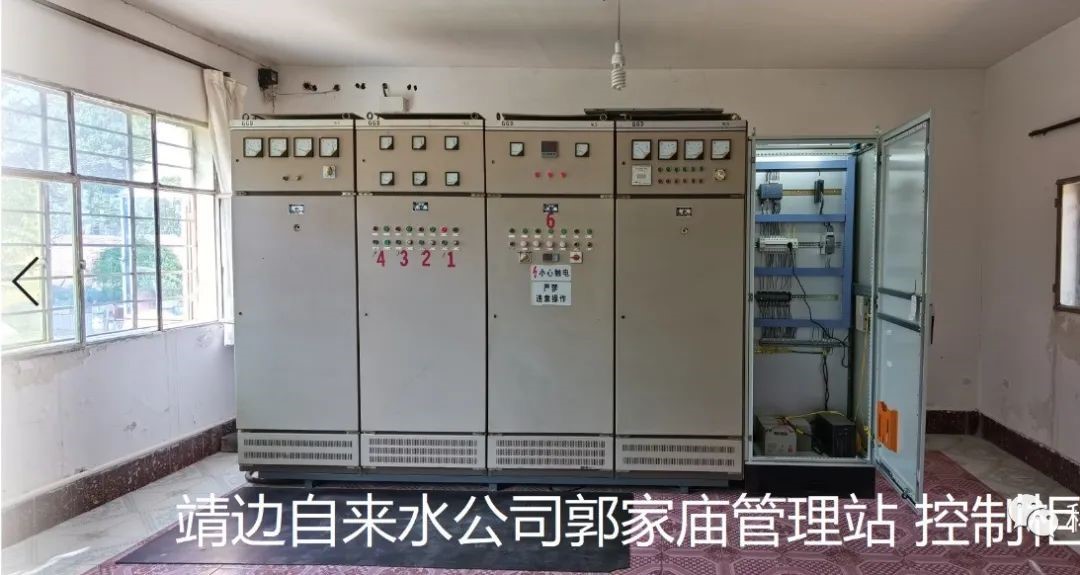

水源井远程监控系统

   建立7个水源地管理站控制22个取水井,使用光纤传输到站,站点及管理水源井视频图像也经由站点回传调度中心,目前 19个投入使用。水源井管理站功能:

1.png信息采集:采集水源井水位、出水压力、出水流量、安防报警等信息

1.png监测状态:采集水泵运行状态和工作电压、电流等相关电器参数

1.png报警提醒:电流超限、水位超限、设备故障、控制柜保护、井房停电、外人进入等状况发生时立即远程报警

1.png远程监控:远程视音频监控,配合泵房巡检工作

1.png远程控制:远程修改设备参数、诊断运行故障、控制泵的启停

二次供水泵房远程监控系统

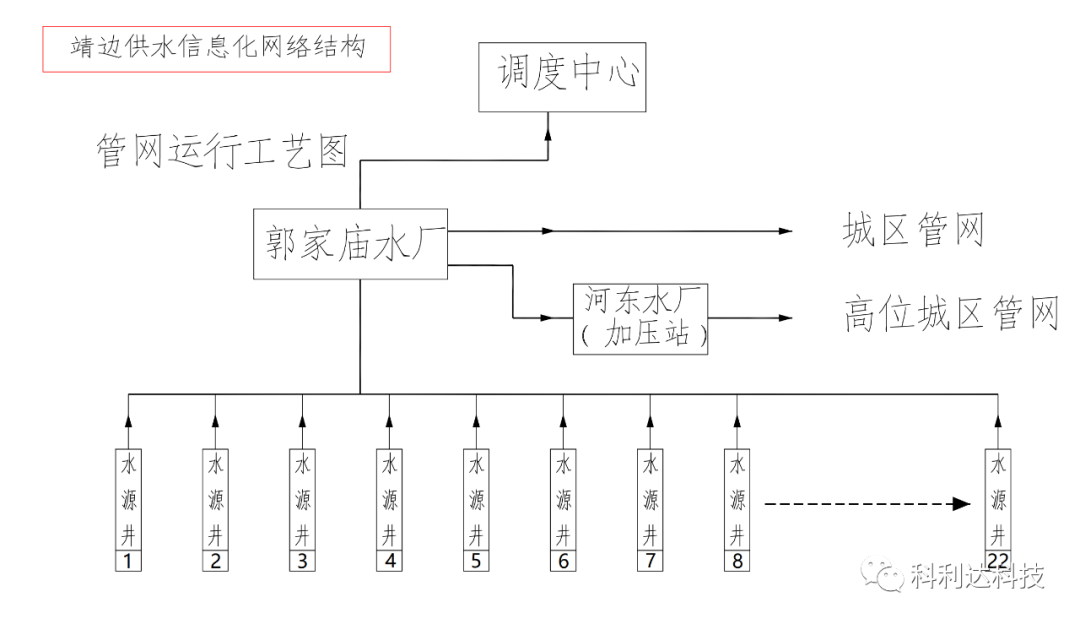

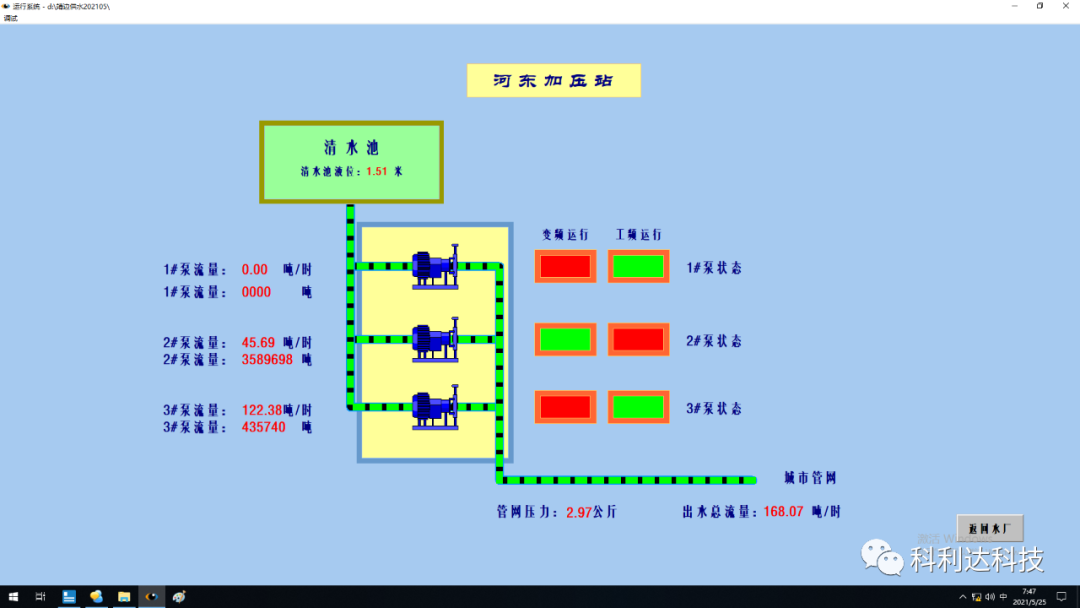

   自来水厂通过六台加压泵将消毒过的水送到城市管网;河东加压站的水是从自来水厂来的,通过三台加压泵再次加压供水传输过去。同时检测水泵的出水口压力、电流、电压、功率等参数,确保出口的压力恒定避免出现城市管网管道爆裂或者水压不够的情况。

二次供水泵房功能:

1.png信息采集:采集二次泵房出水压力、出水流量、安防报警等信息
1.png状态监测:采集水泵运行状态和工作电压、电流等相关电器参数
1.png报警提醒:电流超限、水位超限、设备故障、控制柜保护、泵房停电、外人进入等状况发生时立即远程报警
1.png实时监控:远程视音频监控,配合泵房巡检工作
1.png远程控制:远程修改设备参数、诊断运行故障、控制泵的启停


管网测压点

   管网测压点主要由仪表终端及通讯系统组成,安装在县城不同方位远端供水不利点处,目的即保证远端不利点用户用水也能使设备达到节能状态。同时实时监测全管网压力情况,防止管网大流量泄漏。管网测压点通讯方式采用稳定的无线网络平台,系统运行稳定不受天气、环境、距离影响。

管网测压点功能:

1.png实时准确的监测管网压力、流量,将远端供水管网压力返回调度中心,作为管网爆管监控,减少漏失率。

1.png分别将现场压力显示于现场数据采集箱上,利于就地监控。

1.pnggis定位:支持gis地理位置显示
